Le projet Aconit


Suite à des contacts informels avec Messieurs  Denoyelle et Triouleyre, le projet ci-dessous nous a été proposé:

Rendre un lecteur de carte perforée compatible avec un branchement USB et créer le programme de control du lecteur sur un ordinateur moderne.  Le but étant de lire des cartes perforées, d'obtenir le fichier des données lues  et/ou de voir défiler ces données sur l'écran de l'ordinateur.

C'est à cette occasion que nous avons fait connaissance Fabien et moi-même. De discussion en discussion, nous nous sommes rendu compte que nos compétences étaient complémentaires et que ce projet semblait à notre portée. Fabien est informaticien, vient d'Epitech (Paris) et travaille pour l'INRIA.  Je suis à la retraite, je viens de l'INPG-ENSERG et j'ai une longue expérience de la conception et réalisation d'appareillages dans les laboratoires de recherche du LETI au CEA-Grenoble.
Nous avons donc décidé de nous lancer dans l'aventure.

Avertissement: Le document présent fait référence à de nombreux documents externes. Etant donné le volume total de ces documents, les références sont des liens sur des sites qui permettent de les télécharger. Au lecteur de savoir s'il veut oui ou non les télécharger.

La Machine

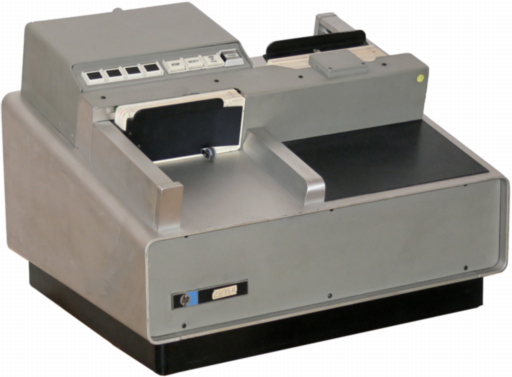

Le lecteur de cartes perforées semble être un DOCUMATION M600.  Mais ayant obtenu la documentation de cette machine, il apparaît que le lecteur présente de nombreux points de différence: le connecteur de télécommande n'est pas celui indiqué et l'électronique embarquée comporte deux cartes électroniques supplémentaires. Après quelques recherches, je constate que le lecteur est un HP2892 modifié en HP2893. C'est en fait un DOCUMATION M600L modifié et vendu par la société HP.

Notre proposition.


Cette machine à déja été télécommandée en utilisant simultanément différentes connexions propres aux PC.  Après réflexions nous proposons d'ajouter une interface USB interne au lecteur de cartes perforées. L'avantage est que ce type de connexion ne se limite pas à un type particulier d'ordinateur et, étant interne, la carte d'interface ne sera pas manipulée par les utilisateurs. Les points suivants devront être respectés:

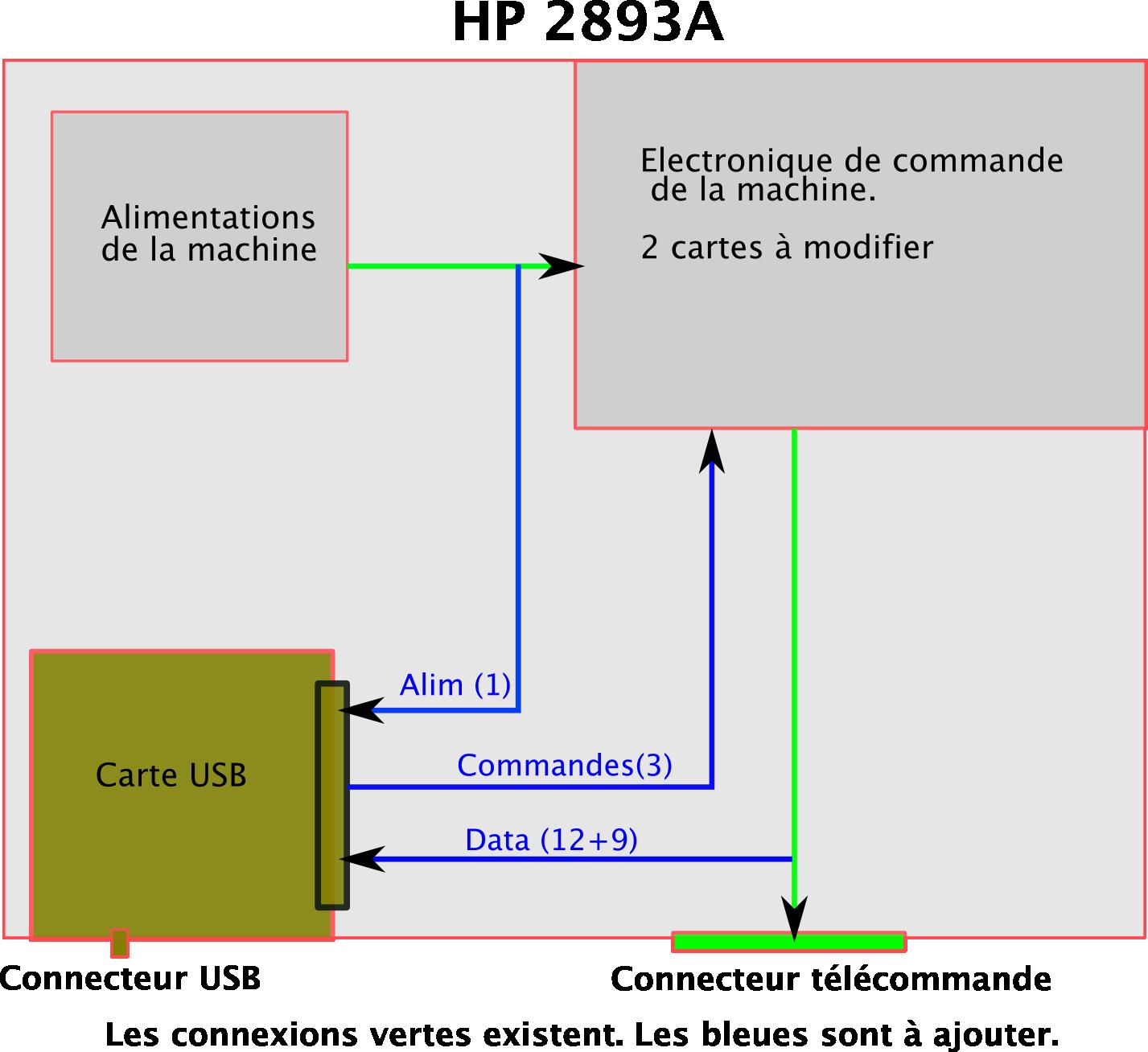

Après examen de la machine et des schémas en notre possession nous arrivons au synoptique à réaliser suivant:


Les cartes à modifier sont la "Receiver Card" qui reçoit les commandes de lecture et l"Error Card" qui génère le "RESET" de la machine.  La carte USB est à construire et comportera un controleur du type MicroChip PIC18F4550 qui intègre directement l'électronique nécessaire à l'USB.
Les trois commandes que nous ajoutons sont:
