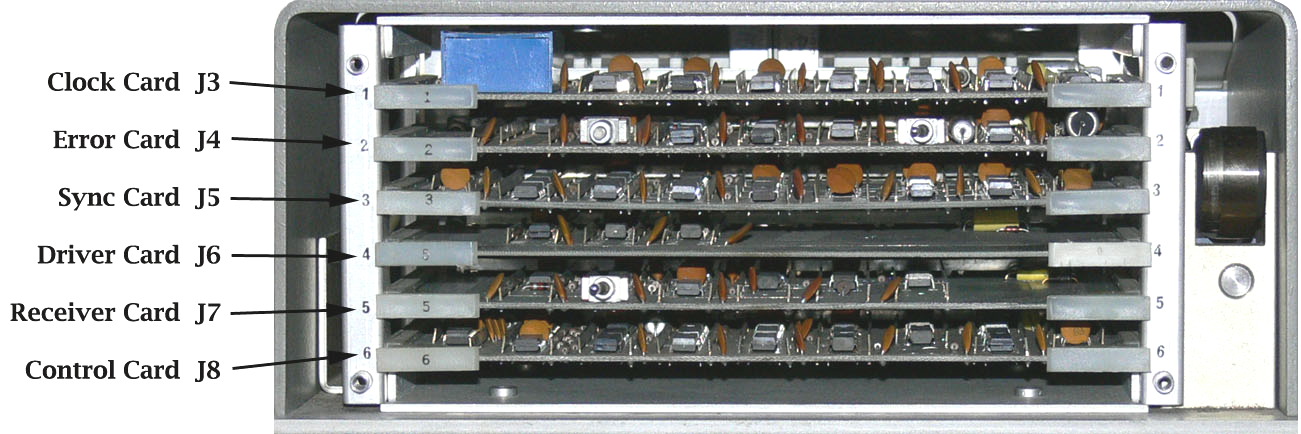

Ce rack est
situé au dessus et à l'arrière de la
machine. L'électronique ne comporte aucun processeur
programmable. Elle est constituée de circuits
intégrés logiques. C'est donc un automate
câblé.
On remarque qu'il y a deux
manettes d'extraction qui portent le N°5. Les cartes comportent
des détrompeurs d'enfichage. Les cartes
sont numérotées de 1 à 6 et leurs
connecteurs le sont de J3 à J8 (ce qui ne paraît
pas très malin!).
Ouverture de l'ensemble
machine
L'ouverture
de la machine
ne pose pas de difficultés particulières. Il faut
juste avoir un jeu de clefs alènes au pas americain pour
dévisser les élements.

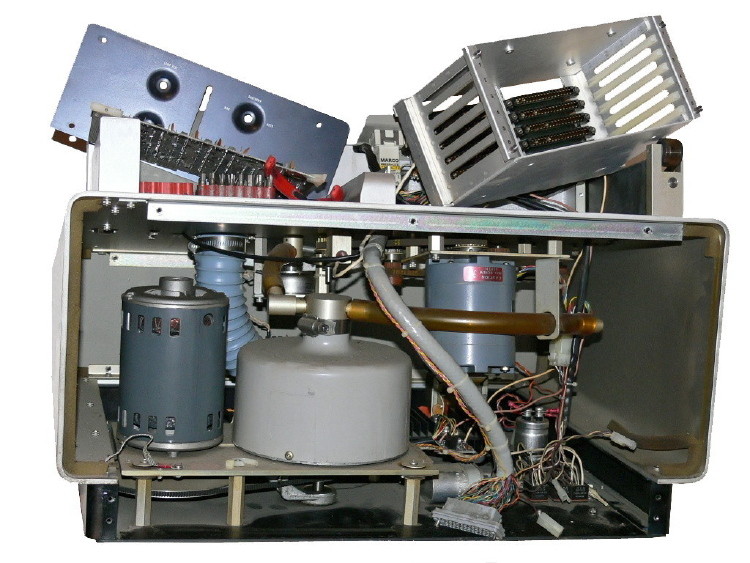

Sur la photo, le rack électronique est en haut à
droite. On reconnait, dans le bâti, deux moteurs
électriques et en gris clair la pompe à vide. Le
gros câble gris clair est le câble de la
télécommande. La prise à son
extrémité basse est fixée en
"Passe-paroi" sur la face arrière de la machine.
Aconit, projet Lecteur-USB
(2010, Miguel Saro, Fabien Le Mentec)
