La carte interface USB

Pour réaliser cette carte nous faisons appel à un sous-traitant. Il nous a demandé de lui fournir un projet de carte fait sous "Eagle". Eagle est un logiciel qui permet de dessiner des schémas d'électronique, puis d'implanter le dispositif, c'est à dire de réaliser le dessin du circuit imprimé qui correspond au schéma. Nous utilisons la version gratuite de Eagle qui est limité à deux couches et à 200 pastilles.

Nous avons convenu, Fabien et moi, dans la mesure ou cela ne change pas le prix de fabrication, de faire un circuit qui ait le maximum de connexions entre le Microcontroleur et le connecteur 40 broches. C'est une provision pour un emploi futur de la même carte.

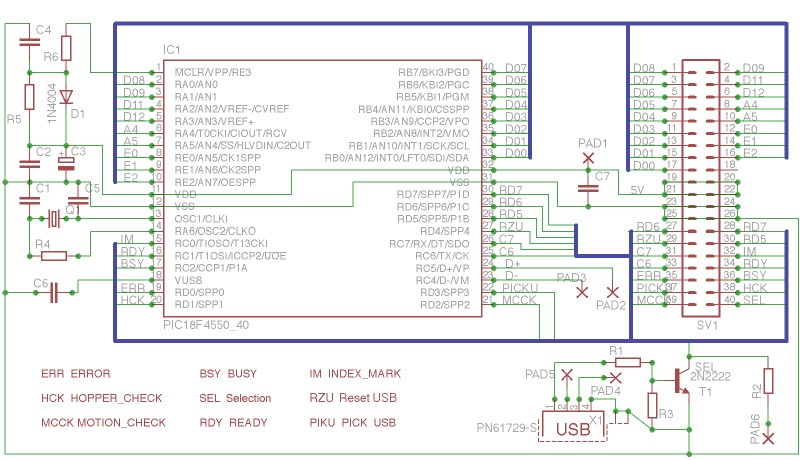

Le schéma définitif

Ce schéma est inspiré de la documentation de base du PIC18F4550. Points particuliers:

La carte USB n'est pas alimentée par sa connexion USB, Mais directement par le lecteur de carte.
Le +5v de la connexion USB sert uniquement à commander par l'intermédiaire du 2N2222 le signal SEL qui détermine la télécommande active.
L'implantation a été prévue en simple face pour diminuer le coût de réalisation.

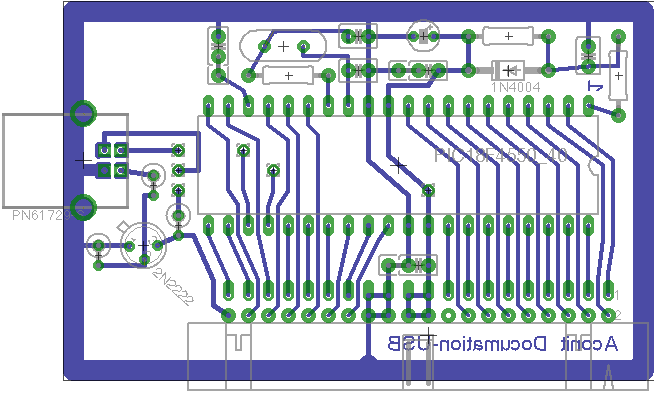

Le dessin du circuit Imprimé

Le dessin est à l'échelle 2 (approximative). Les deux zones libres à gauche sont prévues pour fixer le circuit sur le panneau arrière de la machine par deux petites équerres. Le connecteur USB (PN1729-S) passera à travers le panneau arrière de la machine, pour permettre le raccordement à un ordinateur de contrôle. Les dimensions réelles du circuit sont de 75 x 49 mm. La liste du matériel imprimée depuis Eagle est la suivante:

Part	Value	Device	Package	Library
C1	22 pF	C-EU025-030X050	C025-030X050	resistor
C2	0,1 µF	C-EU025_050-025X075	C025_050-025X07	resistor
C3	20 µF	CPOL-EUTT2D4	TT2D	resistor
C4	0,22 µF	C-EU025-030X05	C025-030X050	resistor
C5	22 pF	C-EU025-030X05	C025-030X050	resistor
C6	0,47 µF	C-EU025_050-025X075	C025_050-025X075	resistor
C7	0,1 µF	C-EU025_050-025X075	C025_050-025X075	resistor
D1	1N4004	1N4004	DO41-10	diode
IC1	PIC18F4550	PIC18F4550_40	DIL40	microchip
IC1		Support à souder	DIL40
Q1	20 Mhz	CRYSTALXT49S	XT49S	crystal
R1	10 KΩ	C-EU025-030X050	C025-030X050	resistor
R2	1 KΩ	C-EU025-030X050	C025-030X050	resistor
R3	10 KΩ	C-EU025-030X050	C025-030X050	resistor
R4	0 Ω	R-EU_0207/10	0207/10	resistor
R5	39 KΩ	R-EU_0207/10	0207/10	resistor
R6	2,2 KΩ	R-EU_0207/10	0207/10	resistor
SV1		ML40ML40LB	ML40LB	con-harting-ml
T1	2N2222A	2N2222	TO18	trans-neu-to92
X1		PN61729-S	PN61729-S	con-berg

Les valeurs sont susceptibles d'être modifiées lors des essais.

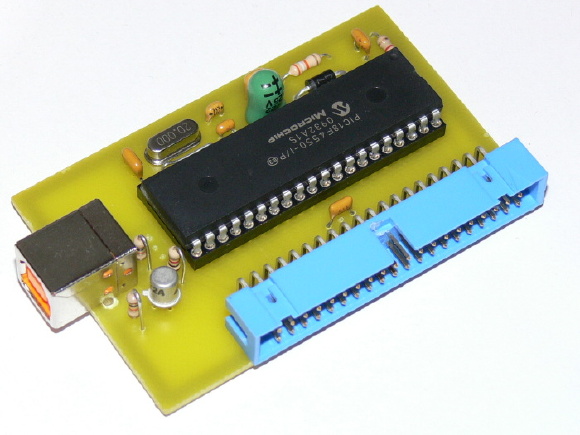

Photo du circuit imprimé câblé

Le câblage ne pose aucun problème. Les équerres de fixation ne sont pas présentes sur cette photo.

Montage du circuit imprimé sur le bandeau arrière.

La prise USB passe à travers le trou rectangulaire créé dans le bandeau arrière. Les équerres de fixation du circuit imprimé sont fixées sur le bandeau par deux vis.

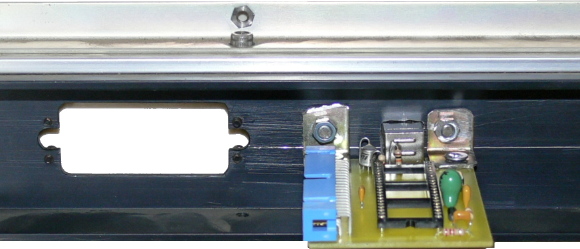

	Vu du bandeau arrière, coté intérieur de la machine. Le circuit imprimé est fixé à sa place. Le trou situé à gauche est destiné au connecteur de télécommande J2.

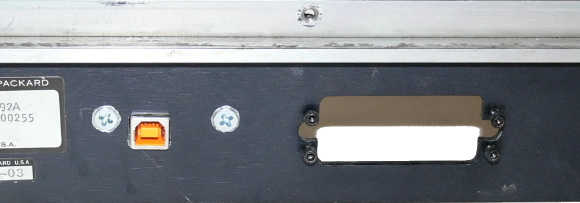

	Vu du bandeau arrière, coté extérieur à la machine. L'impact visuel du connecteur USB et des vis de fixation est faible.

Le montage final se fera après les essais de fonctionnement et de télécommande.

Aconit, projet Lecteur-USB (2010, Miguel Saro, Fabien Le Mentec)
