Modifications du câblage


Le câblage doit être modifié. Les signaux de donnée et de contrôle qui sortent sur le connecteur de télécommande d'origine doivent être envoyés à l'interface USB. Les signaux PICK_USB, et Sélection qui sortent de la carte USB doivent être envoyés à la "Receiver Card" et le signal Reset_USB doit être envoyé à l"Error Card". Le choix à été de raccorder à la carte USB tout les signaux et l'alimentation par un seul connecteur très courant. Le connecteur choisi est un 40 broches serti sur limande plate et muni d'un détrompeur d'enfichage. Avantages: nous avons déjà des limandes équipées avec ce connecteur, l'embase soudée qui recevra le connecteur est d'un coût faible car de grande diffusion.

Les modifications consistent à ajouter un câble pour les signaux PICK USB, Sélection et Reset_USB. Ensuite il faut ajouter la limande plate munie de sa fiche 40 broches en soudant les fils de la limande sur les fils de donnée et de controle de la prise de télécommande.

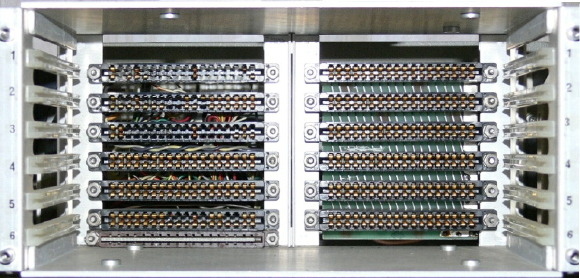

Le rack électronique vu coté enfichage
  Les connecteurs de gauche ne sont équipés que des contacts utiles. C'est une mesure d'économie. Les connecteurs de droite sont équipés totalement de contacts et sont soudés sur un circuit imprimé (Mother Board) qui les relie pin à pin, en parallèle. Les connecteurs qui nous intéressent sont ceux de la "Receiver Card" (carte 5) et ceux de l"Error card" (carte 2).
Sur la carte 5, les connexions du connecteur de gauche sont toutes utilisées. Il nous faut passer par le connecteur de droite pour connecter les signaux Pick USB et Sélection à la "Receiver Card".

Coupure des pistes

Numérotation des pins des connecteurs vus coté enfichage:
18 17 16 15 14 13 12 11 10 9 8 7 6 5 4 3 2 1
V U T S R P N M L K J H F E D C B A
Sur les connecteurs de droite, les pins N, P, R, S et T ne sont utilisés que par les cartes électroniques 1, 2 ou 3. En coupant les pistes N, P, R, S et T entre les cartes 3 et 4, on isole les pins N, P, R, S et T  des cartes 4, 5, 6 qui deviennent disponibles pour entrer les signaux Pick USB et Sélection sur la carte 5.
L
e signal d'autorisation de Reset USB est envoyé à l"Error Card" par la piste B qui a été coupée entre les cartes 1 et 2.

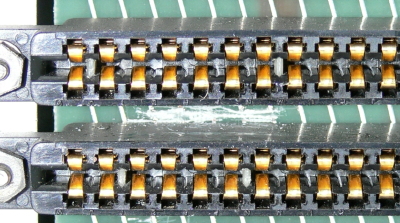

Sur la photo ci-contre on voit les coupures des fils N, P, R, S et T.

Sur l'arrière de la Mother Board le point 14 du connecteur B4 à été isolé pour connecter le "Reset USB". Puis les points 14 des connecteurs B3 et B5 ont été reliés pour préserver la continuité électrique entre B3 et B5-B6-B7-B8. Ceci est visible ci-dessous.

Mise en place du câble qui transporte 'Pick USB', 'Reset USB', 'Sélection' et l'alimentation de la carte USB.

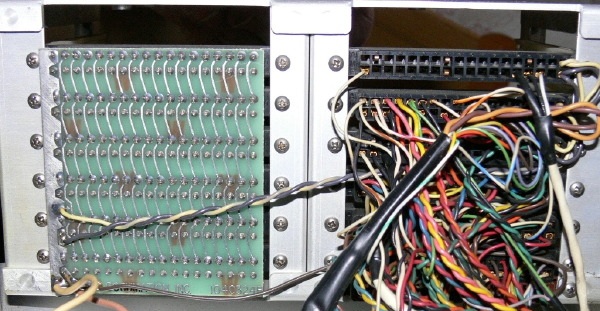

  La face arrière du rack d'électronique. A gauche la "Mother Board"
  Le câble qu'on ajoute est un 4 paires de fils de cuivre. Il est visible sur la partie basse de la photo.  Les connexions réalisées sont (par paire):
 [ violet: B7-S,  marron: B7-R ]
 [ bleu: B4-14,   rose: B7-N ]
 [ orange-jaune: 5v ]
 [ blanc-gris: 0v (masse)]

B7-S = Sélection
B7-N = PICK USB
B4-14 = Reset USB
B7-R = 0v (masse)

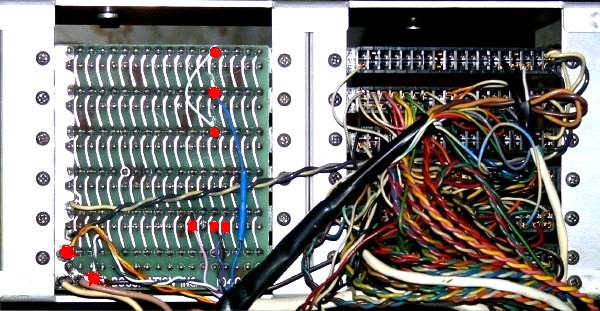

Les points de connexions sont indiquées par des points rouges


Raccordement de la carte Interface USB.

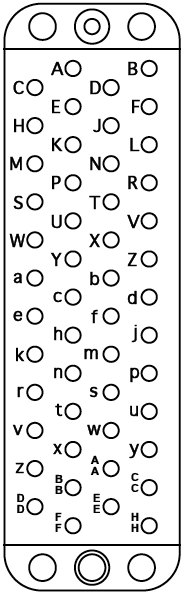

Connecteur de télécommande d'origine

Le connecteur est de marque WINCHESTER ELECTRONICS et sa référence est "MRAC 50S" (J2). Le connecteur est vu coté enfichage. Il ne faut pas utiliser comme masse les pins marquées "RTN" dans la documentation, car les signaux sont émis sur paires symétriques. Les signaux indiqués sont ceux utilisés par l'interface USB.


Broche (rtn) Signal Broche (rtn) Signal
C H D00 d j D09
D J D01 B F D11
K P D02 A E D12
L R D03 r v INDEX_MARK
M S D04 X b READY
N T D05 n t BUSY
U Y D06 c h ERROR
V Z D07 e k HOPPER_EMPTY
W a D08 p u MOTION_CHECK
f m Pick_Comand y CC STACKER_FULL
x BB EOF w AA EOF_CLEAR

Signaux sur le connecteur J2. Dans le projet initial, les signaux marqués en violet ne sont pas utilisés par l'interface USB.

Connecteur vu coté enfichage

La limande

Cette limande est constituée de 40 fils à plat. A son extrémité il y a la fiche 40 broches qui sera enfichée dans l'embase 40 broches soudée sur le circuit imprimé. Les 40 fils ont été séparés les uns des autres pour pouvoir les souder individuellement aux fils du connecteur J2 et aux fils du câble qui a été ajouté précedemment. Les fils se comptent de 1 à 40 en commençant par le fil rouge en bord de limande.  Les fils de la limandes ont les mêmes numéros que les points de l'embase soudée. Tableau de raccordement des signaux de la carte USB:

Fil(s) -> numéro du fil de la limande, Signal -> nom du signal véhiculé par ce fil,
Sur -> point de raccordement du fil, Carte -> Equipotentiel sur le rack électronique.
Fil(s) Signal Sur Carte   Fil(s) Signal Sur Carte
1 D08 J2-W  J6-2   19,20,21,22 + 5V Or-Jn  +5v
2 D09 J2-d  J6-7   23,24,25,26 Masse Blc-Gr   0 v
3 D07 J2-V  J6-6   29 Reset USB BL   B4-14
4 D011 J2-B  J6-17   32 INDEX_MARK J2-r  J7-D
5 D06 J2-U  J6-3   34 READY J2-X  J7-7
6 D012 J2-A  J6-U   35 ERROR J2-c  J7-11
7 D05 J2-N  J6_10   36 BUSY J2-n  J7-L
9 D04 J2-M  J6-11   37 PICK USB Ro  B7-N
11 D03 J2-L  J6-P   38 HOPPER_EMPTY J2-e  J7-P
13 D02 J2-K  J6-15   39 MOTION_CHECK J2-p  J7-16
15 D01 J2-D  J6-14   40 Sélection Vi  B7-S
17 D00 J2-C  J6-S

les 4 paires du câble ajouté:
[Or-Jn = Orange-jaune],    [Blc-Gr = Blanc-Gris],    [Vi = Violet (marron à la masse)],     [Ro = Rose  BL=Bleu].

Le raccordement

Pour chaque fil de la limande à raccorder à un fil de J2

* le fil qui arrive sur J2 est coupé et dénudé de chaque coté de la coupure
* le fil de la limande est mis à la bonne longueur et dénudé à son extrémité.
* les trois fils sont soudés ensemble et isolés par un morceau de gaine thermo-rétractable.

Pour les fils de la limande à raccorder sur les fils du câble, le principe reste le même: dénudage, soudure et isolation.


Photos

Avant raccordement

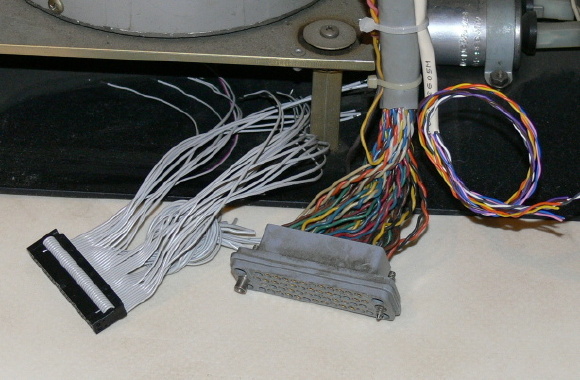

Le connecteur J2 est au centre. La limande munie de son connecteur est à gauche. les fils de la limande seront raccordés sur les fils du câble gris ou du câble blanc. Le câble blanc à droite a été ajouté et fixé sur le câble gris de télécommande. Il transporte les signaux PICK_USB, Sélection, Reset_USB et une masse.

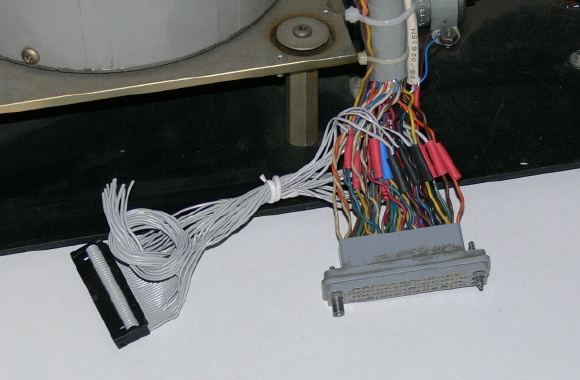

Après raccordement

les fils inutilisés n'ont pas été coupés et sont gardés pour des connexions supplémentaires éventuelles.
