Modifications de l'électronique

Dans la documentation de l'appareil, le seul schéma manquant est le schéma de la "Receiver card" (la page 10-25)! Mais, dans la documentation du lecteur de carte HP2950, ce schéma est présent page 10-24. Le HP2950 est un Documation M1200 qui a la même électronique que le HP2893. Les documentations de ces deux machines sont téléchargeables à l'adresse:
http://www.bitsavers.org/pdf/hp/cardReader/

Modification de la "Receiver card"

La "Receiver card" reçoit la commande de lecture. La commande vient du connecteur J2 qui est sur la face arrière de la machine. Comme cette commande ne doit pas être touchée, il nous faut introduire une commande supplémentaire qui vient de l'interface USB et un signal de sélection qui détermine quelle est la commande active.

Rien de particulier dans cette modification. C'est de la logique de base!

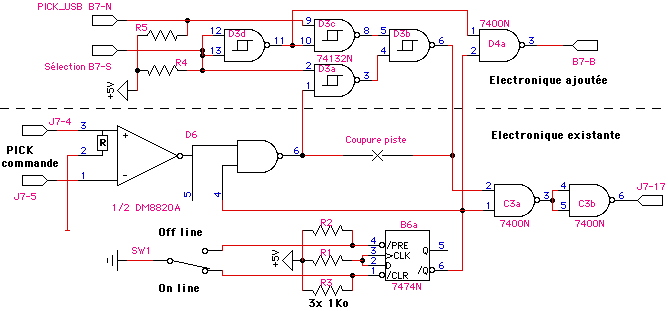

Les deux signaux ajoutés sont "PICK USB" et "Sélection". B7 est le connecteur J7 coté "Mother Board".

Modification de l"Error card"

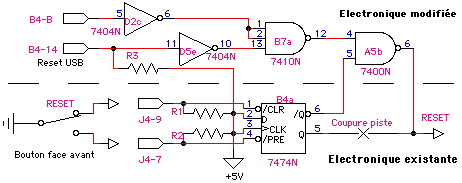

Cette modification ne touche pas au "RESET" d'origine. Elle ajoute la possibilité de forcer un RESET depuis l'interface USB.

Rien de particulier sur le principe. Les circuits D2,D5, B7 et A5 existent déjà sur la carte. Nous utilisons les portes inutilisées de ces circuits pour introduire le signal "Reset USB". Le signal B4-B vient de la "Receiver Card" par l'intermédiaire de la ligne B de la "Mother Board": connexion B7-B --> B4-B. Le signal B4-B à 1 interdit le "Reset USB". Le signal B4-B à 0 autorise le "Reset USB"

Photos en exemple:

Photos relatives à la modification de la "Receiver card"

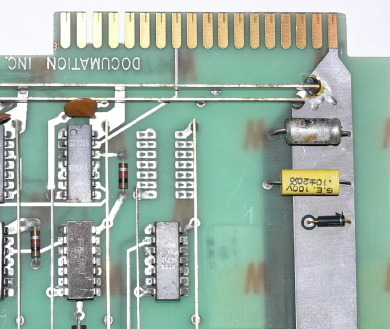

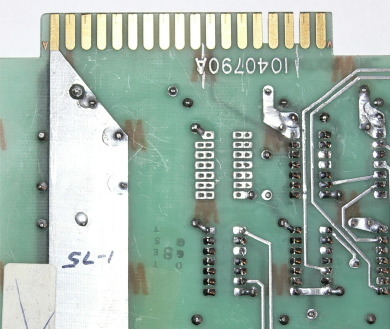

Coté composants, avant modification.		Coté soudures, avant modification.

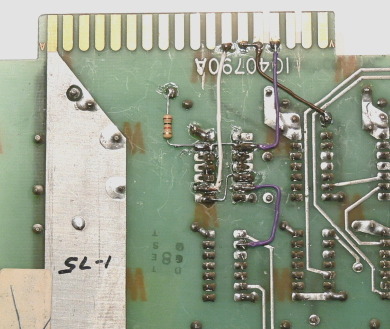

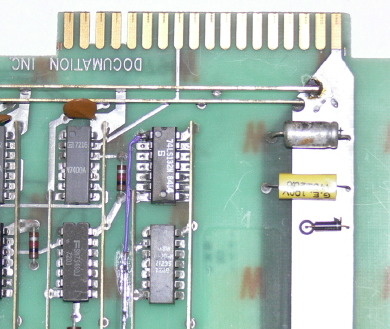

Coté composants, après modification.		Coté soudures, après modification.

Le circuit suplémentaire 74LS132 est ajouté dans une place laissée libre par le concepteur de la carte. A l'époque (1970-1975), il était très courant d'ajouter des places vides de circuits intégrés dans les cartes d'électronique pour corriger les erreurs de conception de la logique.

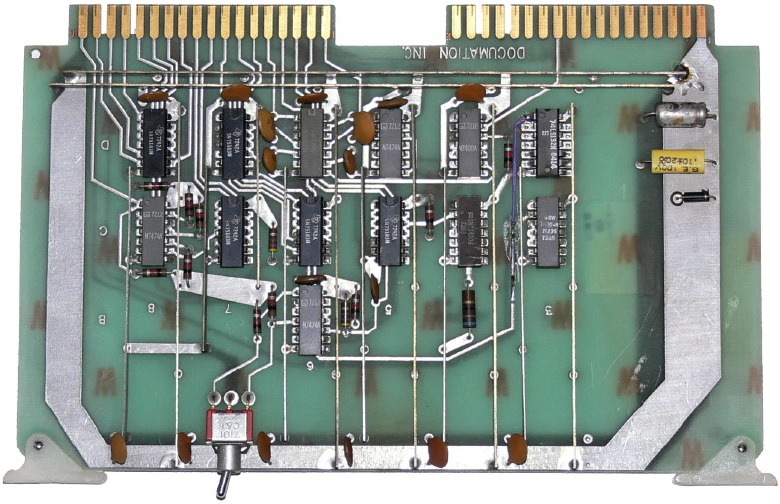

Ci-dessous la "Receiver Card", modification terminée:

Aconit, projet Lecteur-USB (2010, Miguel Saro, Fabien Le Mentec)
